Gebruik de onderstaande instructies om de juiste maat van je deur(en) te bepalen.
| Deurbreedte | Aan beide zijden minimaal 4 cm breder dan de opening (indien mogelijk) |
| Deurhoogte | Minimaal 4 cm hoger dan de opening |
| Raillengte | Minimaal 2 × de deurbreedte |
| Ruimte boven deur bij wandmontage – systeem Recht of Pijl | Minimaal 15 cm |
| Ruimte boven deur bij wandmontage – systeem Bovenop | Minimaal 14 cm | Ruimte boven deur bij wandmontage – systeem Spaak | Minimaal 21 cm |
| Ruimte boven deur bij wandmontage – systeem Spaak Bovenop | Minimaal 17 cm |
| Ruimte boven deur bij plafondmontage – systeem Recht of Pijl Niet mogelijk met andere schuifdeursystemen |
Vaste maat: 17 cm |
| Ruimte boven deur bij wandmontage – aluminium modern systeem | Minimaal 70 mm |
| Ruimte boven deur bij plafondmontage – aluminium modern systeem | Plafondhoogte − 70 mm = deurhoogte (gaten zijn niet voorgeboord) |
Gebruik de onderstaande instructies om de juiste maat van je vouwdeurenset te bepalen.
| Deurbreedte | Aan beide zijden minimaal 4 cm breder dan de opening (indien mogelijk) |
| Deurhoogte | Minimaal 4 cm hoger dan de opening |
| Wandmontage | Minimaal 16 cm ruimte tussen bovenkant deur en plafond |
| Plafondmontage | Deurhoogte = afstand tussen vloer en plafond minus 18 cm |
| Raillengte | Minimaal 2 × de deurbreedte |
Bij gebruik in een nis of tussen twee muren is het advies om 5 - 10 mm, van de smalst gemeten maat tussen de twee wanden, af te halen.
Gebruik de onderstaande instructies om de juiste maat van je deur(en) te bepalen.
| Deurbreedte | Aan beide zijden minimaal 4 cm breder dan de opening (indien mogelijk) |
| Deurhoogte | Minimaal 4 cm hoger dan de opening |
| Raillengte | Minimaal 2 × de deurbreedte |
| Ruimte boven deur bij wandmontage – systeem Bovenop | Minimaal 14 cm |
| Ruimte boven deur bij wandmontage – systeem Spaak Bovenop | Minimaal 17 cm |
| Ruimte boven deur bij wandmontage – aluminium modern systeem | Minimaal 70 mm |
| Ruimte boven deur bij plafondmontage – aluminium modern systeem | Plafondhoogte − 70 mm = deurhoogte (gaten zijn niet voorgeboord) |
Gebruik de onderstaande instructies om de juiste maat van je deur(en)te bepalen.
Op maat gemaakte deuren
| Deurbreedte | Minimaal 4 cm breder aan beide kanten van de opening (indien mogelijk) |
| Deurhoogte zonder systeem | Minimaal 4 cm hoger dan de opening |
| Raillengte | Minimaal 2 keer de deurbreedte |
| Minimale afstand tussen vloer en plafond inclusief systeem | Schuifdeursysteem Bovenop modern: Deurhoogte + 17 cm |
| Minimale afstand tussen vloer en plafond inclusief systeem | Schuifdeursysteem Bovenop: Deurhoogte + 13 cm |
| Minimale afstand tussen vloer en plafond inclusief systeem | Schuifdeursysteem Spaakwiel bovenop: Deurhoogte + 20 cm |
| Minimale afstand tussen vloer en plafond inclusief systeem | Schuifdeursysteem Aluminium modern: Deurhoogte +7 cm |
Deuren in standaard maten
| Deurbreedte | Minimaal 4 cm breder aan beide kanten van de opening (indien mogelijk) |
| Deurhoogte zonder systeem | Minimaal 4 cm hoger dan de opening |
| Raillengte | Minimaal 2 keer de deurbreedte |
| Minimale afstand van vloer tot plafond bij een deur van 215 cm hoog | Schuifdeursysteem Bovenop modern: 232 cm |
| Minimale afstand van vloer tot plafond bij een deur van 215 cm hoog | Schuifdeursysteem Bovenop: 228 cm |
| Minimale afstand van vloer tot plafond bij een deur van 215 cm hoog | Schuifdeursysteem Spaakwiel bovenop: 235 cm |
| Minimale afstand van vloer tot plafond bij een deur van 235 cm hoog | Schuifdeursysteem Bovenop modern: 252 cm |
| Minimale afstand van vloer tot plafond bij een deur van 235 cm hoog | Schuifdeursysteem Bovenop: 248 cm |
| Minimale afstand van vloer tot plafond bij een deur van 235 cm hoog | Schuifdeursysteem Spaakwiel bovenop: 255 cm |
Op maat gemaakte deuren
Weet je niet (zeker) welke maat je nodig hebt? Gebruik dan onderstaande instructies om de juiste maat te bepalen.
| Deurbreedte | Aan beide zijden minimaal 4 cm breder dan de opening (indien mogelijk) |
| Deurhoogte zonder systeem | Minimaal 4 cm hoger dan de opening |
| Raillengte | Minimaal 2 × de deurbreedte |
| Vloer–plafondafstand incl. systeem | Bovenop modern: deurhoogte + 17 cm |
| Vloer–plafondafstand incl. systeem | Bovenop: deurhoogte + 13 cm |
| Vloer–plafondafstand incl. systeem | Spaakwiel bovenop: deurhoogte + 20 cm |
| Vloer–plafondafstand incl. systeem | Aluminium modern: deurhoogte + 7 cm |
Deuren in standaard maten
Ook voor standaarddeuren gelden richtlijnen voor het correct meten. Gebruik onderstaande tabel bij deuren van 215 of 235 cm hoog.
| Deurbreedte | Aan beide zijden minimaal 4 cm breder dan de opening (indien mogelijk) |
| Deurhoogte zonder systeem | Minimaal 4 cm hoger dan de opening |
| Raillengte | Minimaal 2 × de deurbreedte |
| Minimale hoogte vloer–plafond bij deur van 215 cm | Bovenop modern: 232 cm |
| Minimale hoogte vloer–plafond bij deur van 215 cm | Bovenop: 228 cm |
| Minimale hoogte vloer–plafond bij deur van 215 cm | Spaakwiel bovenop: 235 cm |
| Minimale hoogte vloer–plafond bij deur van 235 cm | Bovenop modern: 252 cm |
| Minimale hoogte vloer–plafond bij deur van 235 cm | Bovenop: 248 cm |
| Minimale hoogte vloer–plafond bij deur van 235 cm | Spaakwiel bovenop: 255 cm |
Gebruik dan onderstaande instructies om de juiste maat van je deur(en) te bepalen.
| Deurbreedte | Minimaal 4 cm breder aan beide kanten indien mogelijk dan de opening |
| Deurhoogte | Minimaal 4 cm hoger dan de opening |
| Deurhoogte bij gebruik van een plafondsysteem (alleen mogelijk met schuifdeursysteem bovenop) | Hoogte van de vloer tot aan het plafond minus 17 cm |
| Raillengte | Minimaal 2 keer de deurbreedte |
| Minimale afstand tussen vloer en plafond inclusief systeem | Schuifdeursysteem Bovenop: Deurhoogte + 13 cm |
| Minimale afstand tussen vloer en plafond inclusief systeem | Schuifdeursysteem Spaakwiel bovenop: Deurhoogte + 20 cm |
Aluminium deuren met modern schuifdeursysteem
Maximaal hoogteverschil tussen plafond en vloer: 14 mm.
| Deurbreedte | Aan beide zijden minimaal 2 cm breder dan de opening (indien mogelijk). |
| Deurhoogte (Bij bodemrollend) | Wandmontage: Hoogte deuropening + 1 cm = deurhoogte. Boven de opening is minimaal 6 cm nodig om het systeem te monteren. Maximaal hoogteverschil tussen plafond en vloer: 14 mm. Plafondmontage: Hoogte van het plafond (gemeten op 3 punten, laagste maat aanhouden) − 5 cm = deurhoogte. Maximaal hoogteverschil tussen plafond en vloer: 14 mm. |
| Deurhoogte (Bij hangend) | Wandmontage: Hoogte deuropening + 1 cm = deurhoogte. Boven de opening is minimaal 8 cm nodig om het systeem te monteren. Plafondmontage: Hoogte van het plafond (gemeten op 3 punten, laagste maat aanhouden) − 7 cm = deurhoogte. |
De draairichting van je deur bepalen
Gebruik de onderstaande instructies om de juiste maat en draairichting van je deur(en) te bepalen.

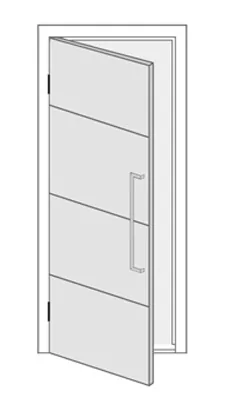

Linksdraaiend

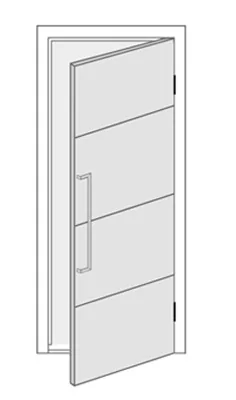

Rechtsdraaiend
Hiermee hangt de deur 10 mm boven de vloer.
| Deurbreedte bij stomp of opdek kozijn | Smalste sponningbreedte – 2 mm | Meet boven, midden en onder |
| Deurhoogte bij stomp of opdek kozijn | Sponninghoogte vanaf zichtvloer – 2 mm | Meet links, midden en rechts |
| Deurbreedte zonder kozijn | Smalste maat opening – 8 mm | Meet boven, midden en onder |
| Deurhoogte zonder kozijn | Hoogte vanaf zichtvloer – 2 mm | Meet links, midden en rechts |
De draairichting van je deur bepalen
Gebruik de onderstaande instructies om de juiste maat en draairichting van je deur(en) te bepalen.
Linksdraaiend
Rechtsdraaiend
Hiermee hangt de deur 10 mm boven de vloer.
Bestelmaat bepalen voor enkele binnendeur inclusief kozijn
| Sparingsbreedte | Smalste sparingsbreedte – 2mm = bestelbreedte | Meet boven, midden en onder |
| Sparingshoogte | Laagste sparingshoogte – 2mm = bestelhoogte | Meet links, midden en rechts |
De draairichting van je deur bepalen
Bestelmaat bepalen voor dubbele binnendeur inclusief kozijn
| Sparingsbreedte | Smalste sparingsbreedte – 3mm = bestelbreedte | Meet boven, midden en onder |
| Sparingshoogte | Laagste sparingshoogte – 2mm = bestelhoogte | Meet links, midden en rechts |
De draairichting van je deur bepalen
Gebruik de onderstaande instructies om de juiste maat en draairichting van je deur en zijpanelen te bepalen.
Hiermee hangt de deur 10 mm boven de vloer.
| Sparingsbreedte | Smalste sparingsbreedte – 3mm = bestelbreedte | Meet boven, midden en onder |
| Sparingshoogte | Laagste sparingshoogte – 2mm = bestelhoogte | Meet links, midden en rechts |
De draairichting van je deur bepalen
Gebruik de onderstaande instructies om de juiste maat van je deuren en zijpanelen te bepalen.
Hiermee hangt de deur 10 mm boven de vloer.
| Sparingsbreedte | Smalste sparingsbreedte – 4mm = bestelbreedte | Meet boven, midden en onder |
| Sparingshoogte | Laagste sparingshoogte – 2mm = bestelhoogte | Meet links, midden en rechts |
Gebruik de onderstaande instructies om de juiste maat van je deur te bepalen.
Algemene instructies voor taatsdeuren
| Boren bovenkant opening | Een gat met een diameter van 20 mm is nodig aan de bovenkant van de opening. |
| Boren vloer | 4 gaten van 10 mm diameter en 30 mm diep zijn nodig. Let op bij vloerverwarming! |
| Positie scharnier | Het hart van het scharnier bevindt zich op 56 mm van de zijkant van de deur. |
Op maat gemaakte enkele taatsdeur
| Deurbreedte | Openingsmaat minus 13 mm Voorbeeld: opening van 833 mm = deur van 820 mm |
| Deurhoogte | Openingsmaat minus 24 mm Voorbeeld: opening van 2133 mm = deur van 2109 mm |
Enkele taatsdeur in standaard maat
| Deurbreedte | Standaarddeur van 830 mm past in een opening van 843 mm |
| Deurhoogte | Standaarddeur van 2115 mm past in een opening van 2139 mm |
Gebruik de onderstaande instructies om de juiste maat van je deuren te bepalen.
Algemene instructies voor taatsdeuren
| Boren bovenkant opening | Een gat met een diameter van 20 mm is nodig aan de bovenkant van de opening. |
| Boren vloer | 4 gaten van 10 mm diameter en 30 mm diep zijn nodig. Let op bij vloerverwarming! |
| Positie scharnier | Het hart van het scharnier bevindt zich op 56 mm van de zijkant van de deur. |
Op maat gemaakte dubbele taatsdeuren
| Deurbreedte per deur | (Openingsmaat − 20 mm) ÷ 2 Voorbeeld: opening van 1600 mm = 2 deuren van 790 mm |
| Deurhoogte | Openingsmaat minus 24 mm Voorbeeld: opening van 2133 mm = deur van 2109 mm |
Dubbele taatsdeuren in standaard maat
| Deurbreedte per deur | 2 deuren van 830 mm breed passen in een opening van 1680 mm |
| Deurhoogte | 2115 mm hoge deur past in een opening van 2139 mm |
Gebruik de onderstaande instructies om de juiste maat van je deuren en zijpanelen te bepalen.
Algemene instructies voor taatsdeuren
| Boren bovenkant opening | Een gat met een diameter van 20 mm is nodig aan de bovenkant van de opening. |
| Boren vloer | 4 gaten van 10 mm diameter en 30 mm diep zijn nodig. Let op bij vloerverwarming! |
| Positie scharnier | Het hart van het scharnier bevindt zich op 56 mm van de zijkant van de deur. |
Taatsdeuren met zijpanelen
| Breedte opmeten | Meet onder, midden en boven en gebruik de kleinste maat |
| Voorbeeld | 800, 805, 798 mm gemeten → gebruik 798 mm als sparingsbreedte |
| Hoogte opmeten | Meet links en rechts, gebruik de kleinste maat |
| Voorbeeld | 2118 mm links, 2120 mm rechts → gebruik 2118 mm |
| Voor het mooiste resultaat | Zorg dat de ondergrond en hoeken vlak, haaks en waterpas zijn. Als dit niet het geval is:
|
Gebruik de onderstaande instructies om de juiste maat van je deuren en zijpanelen te bepalen.
Algemene instructies voor taatsdeuren
| Boren bovenkant opening | Een gat met een diameter van 20 mm is nodig aan de bovenkant van de opening. |
| Boren vloer | 4 gaten van 10 mm diameter en 30 mm diep zijn nodig. Let op bij vloerverwarming! |
| Positie scharnier | Het hart van het scharnier bevindt zich op 56 mm van de zijkant van de deur. |
Taatsdeuren met zijpanelen
| Breedte opmeten | Meet onder, midden en boven en gebruik de kleinste maat |
| Voorbeeld | 800, 805, 798 mm gemeten → gebruik 798 mm als sparingsbreedte |
| Hoogte opmeten | Meet links en rechts, gebruik de kleinste maat |
| Voorbeeld | 2118 mm links, 2120 mm rechts → gebruik 2118 mm |
| Voor het mooiste resultaat | Zorg dat de ondergrond en hoeken vlak, haaks en waterpas zijn. Als dit niet het geval is:
|
Wij willen graag een passend paneel leveren. Daarvoor is het van belang om de juiste maten door te geven.
Meten op meerdere punten
Bij het opmeten van de hoogte van de sparing is het belangrijk dat je op meerdere plaatsen meet. Meet bij voorkeur zowel links als rechts op de plek waar het paneel komt. In de hoogte kunnen namelijk verschillen zitten.
Welke maat geef je door?
De kleinst gemeten maat geef je door, minus 2 millimeter. Bijvoorbeeld: meet je links 239 cm en rechts 240,3 cm? Dan geef je 238,8 cm door als bestelhoogte.
Mooi resultaat
Voor het mooiste resultaat is het belangrijk dat de hoeken en ondergrond vlak, haaks en waterpas zijn.
Let op: Wanneer dit niet het geval is, kun je ervoor kiezen om:
- Het zo te laten.
- De sparing aan te passen.
Wanneer je besluit de sparing te laten zoals die is, houd dan rekening met ongelijke ruimte of speling rondom het paneel. Een afwerking met kit wordt dan aangeraden.
Gebruik de onderstaande instructies om de juiste maat van je deur te bepalen.
| Deurbreedte | Openingsmaat minus 13 mm. Voorbeeld: opening van 833 mm → bestelmaat: 820 mm. |
| Deurhoogte | Openingsmaat minus 24 mm. Voorbeeld: opening van 2133 mm → bestelmaat: 2109 mm. |
| Boren bovenkant opening | Boor een gat van 20 mm diameter aan de bovenzijde van de opening. |
| Boren vloer | Boor 4 gaten van 10 mm diameter en 30 mm diep. Let op bij vloerverwarming. |
| Positie scharnier | Hart van het scharnier op 56 mm vanaf de zijkant van de deur. |
Gebruik de onderstaande instructies om de juiste maat van je deuren te bepalen.
| Deurbreedte | (Openingsmaat minus 20 mm) ÷ 2 per deur. Voorbeeld: opening 1600 mm → 2 deuren van 790 mm. |
| Deurhoogte | Openingsmaat minus 24 mm. Voorbeeld: opening 2133 mm → bestelmaat 2109 mm. |
| Boren bovenkant opening | Boor een gat van 20 mm diameter aan de bovenzijde van de opening. |
| Boren vloer | Boor 4 gaten van 10 mm diameter en 30 mm diep. Let op bij vloerverwarming. |
| Positie scharnier | Hart van het scharnier op 56 mm vanaf de zijkant van de deur. |
Gebruik de onderstaande instructies om de juiste maat van je deuren en zijpanelen te bepalen.
| Meten op meerdere punten | Meet de breedte op 3 punten (onder, midden, boven) en de hoogte links en rechts. Er kunnen verschillen zitten in de sparing. |
| Welke maat geef je door? | Geef de kleinste gemeten maat door. Voorbeeld: 80 cm, 80,5 cm, 79,8 cm → gebruik 79,8 cm. |
| Berekening zijpanelen | Je geeft de deurbreedte door; wij berekenen de zijpanelen aan de hand van sparingsbreedte en deurbreedte. |
| Mooi resultaat | Hoeken en ondergrond moeten vlak, haaks en waterpas zijn. |
| Niet haakse sparing |
|
Gebruik de onderstaande instructies om de juiste maat van je deuren en zijpanelen te bepalen.
| Meten op meerdere punten | Meet de breedte op 3 punten (onder, midden, boven) en de hoogte links en rechts. Er kunnen verschillen zitten in de sparing. |
| Welke maat geef je door? | Geef de kleinste gemeten maat door. Voorbeeld: 80 cm, 80,5 cm, 79,8 cm → gebruik 79,8 cm. |
| Berekening zijpanelen | Je geeft de deurbreedte door; wij berekenen de zijpanelen aan de hand van sparingsbreedte en deurbreedte. |
| Mooi resultaat | Hoeken en ondergrond moeten vlak, haaks en waterpas zijn. |
| Niet haakse sparing |
|
